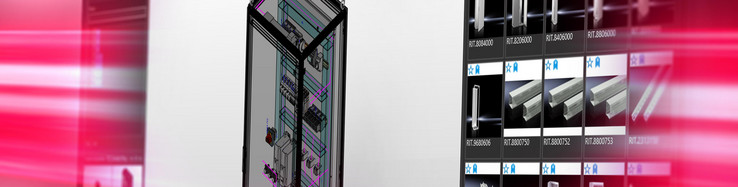

Diseño de armarios en 3D:
Cómo el gemelo digital simplifica los diseños y la producción de tu armario de control
Gemelo digital: ¿Esto te hace pensar en un modelo 3D como una orientación práctica para la fabricación de armarios? ¿O más bien como una visión de futuro para la transformación digital? Con la creación de esquemas estandarizados como base, los diseños de armarios de control en 3D también están al alcance de tu empresa. Acércate a la planta de producción con EPLAN. ¡Tus compañeros de producción te lo agradecerán tanto como tus clientes!
¿Hacia dónde se dirige tu fabricación de armarios?
¡Hagamos juntos este viaje!
¿Mundos diferentes? El diseño eléctrico en la oficina y la fabricación de armarios en la fábrica
Como ingeniero, ¿siempre estás pendiente de cómo hacen realidad tus diseños tus colegas en la fábrica? Naturalmente, para equipar y cablear armarios eléctricos se pueden utilizar esquemas bidimensionales. Pero aún falta parte de la información necesaria. ¿Dónde hay que colocar exactamente los componentes y los orificios en la placa de montaje? ¿Y los elementos de mando en la puerta? ¿Dónde deben instalarse los pasacables, los carriles DIN y los terminales? Si no hay especificaciones exactas, es inevitable que el equipo de producción y el cliente formulen diversas preguntas. La grave escasez de trabajadores cualificados también afecta negativamente a los plazos de producción y entrega. ¿Hay algo que se pueda hacer al respecto en el diseño eléctrico?
Esquemas 2D vs. diseños 3D: comparando la fabricación de armarios
¡Desde luego que sí! Con los datos de los esquemas creados en EPLAN puedes, en primer lugar, recopilar información importante para la adquisición de materiales. En segundo lugar, los datos del proyecto de EPLAN son la base perfecta para obtener un gemelo digital realista del armario de control planificado. El software 3D adecuado facilita las cosas a los ingenieros eléctricos a la hora de diseñar el panel de control y a los técnicos a la hora de fabricarlo.
Fabricación de armarios con esquemas 2D
- ¿Dónde se colocan exactamente los componentes en el armario de control? ¿Cabe todo?
- No hay información sobre dónde deben colocarse los pasacables o los orificios perforados
- El montaje y el cableado solo pueden ser realizados por empleados experimentados
- Cada armario de control acabado tiene un aspecto diferente, a pesar de fabricarse en serie
⇒ Las consultas, las reelaboraciones y la falta de personal hacen perder tiempo y recursos valiosos
Fabricación de armarios con un modelo 3D
- Todos los componentes ya están colocados en la placa de montaje y se muestran de forma realista
- Se describe claramente toda la estructura del armario eléctrico
- Visualizaciones comprensibles para la coordinación y aprobación de proyectos
- Las herramientas de asistencia a la producción pueden guiar incluso a los trabajadores sin experiencia a través del montaje y el cableado
⇒ Prototipo virtual para la construcción rápida de armarios y procesos de aprobación sin problemas

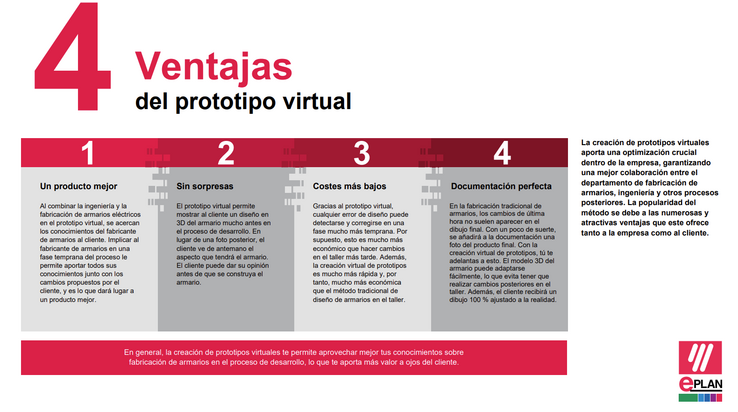

Cuatro ventajas del prototipo virtual para la fabricación de armarios
La creación de prototipos virtuales puede ofrecer a las empresas ventajas decisivas, garantizando una mejor colaboración entre la ingeniería, la fabricación de armarios y otros procesos posteriores. Aquí te presentamos cuatro importantes ventajas de utilizar prototipos virtuales para tus procesos de ingeniería y fabricación de armarios de control. ¡Descárgatelo gratis ahora!
Diseño y trazado de armarios en 3D para reducir los errores y lograr un aspecto uniforme
Ingela presentó EPLAN Pro Panel para el montaje de armarios en 3D y, especialmente, para el fresado. La empresa está considerada en el sector como especialista en procesamiento e impresión de cables, por lo que este paso amplió una de sus competencias básicas.
Las ventajas de EPLAN Pro Panel se hicieron evidentes muy pronto: "Las tasas de error se redujeron inmediatamente a cero, todas las longitudes de cable encajan a la perfección y, además, el armario de control tiene un aspecto mucho mejor", afirma Ingo Straub, director general de Ingela GmbH.
Diseño y trazado de armarios en 3D para reducir los errores y lograr un aspecto uniforme
Ingela presentó EPLAN Pro Panel para el montaje de armarios en 3D y, especialmente, para el fresado. La empresa está considerada en el sector como especialista en procesamiento e impresión de cables, por lo que este paso amplió una de sus competencias básicas.
Las ventajas de EPLAN Pro Panel se hicieron evidentes muy pronto: "Las tasas de error se redujeron inmediatamente a cero, todas las longitudes de cable encajan a la perfección y, además, el armario de control tiene un aspecto mucho mejor", afirma Ingo Straub, director general de Ingela GmbH.
Usando el software EPLAN para crear el gemelo digital para tu fabricación de armarios
Todavía queda mucho por hacer después de crear los esquemas. EPLAN te proporciona el software para los diseños en 3D de tus sistemas de control y conmutación. EPLAN también se utiliza en la planta de producción para simplificar la fabricación de armarios de control basados en el gemelo digital.
Software para diseñar armarios de control en 3D
Con EPLAN Pro Panel, puedes planificar diseños de ensamblaje integrados para sistemas de control y conmutación, todo en 3D. Esto te permite proporcionar a la fabricación una gran cantidad de datos útiles, como longitudes de cable, etiquetado de componentes y ubicación de orificios, por nombrar solo algunos.
Llévate tus esquemas y armarios de control 3D dondequiera que vayas
Con EPLAN eVIEW, puedes ver los modelos 3D y los esquemas vinculados en cualquier lugar a través de tu navegador web, comentarlos, compartirlos y utilizarlos para la coordinación con los socios del proyecto. Otro punto destacado: con el complemento EPLAN eVIEW AR, puedes usar el teléfono inteligente o tableta para proyectar el armario eléctrico dondequiera que te encuentres: en el taller, en la planta o incluso sobre una mesa durante una reunión con el cliente.
Guías paso a paso para el montaje manual
El modelo 3D de EPLAN Pro Panel también es compatible con sistemas de software que se pueden utilizar directamente en el suelo del taller. EPLAN Smart Mounting proporciona a los técnicos instrucciones paso a paso para los procesos de montaje manual de armarios de control. Esto significa que incluso los empleados con menos experiencia pueden encargarse de estos pasos de trabajo sin necesidad de una formación prolongada.
Guía virtual para el cableado manual
Incluso para instalar el cableado de los armarios de control, resulta muy práctico para los técnicos de fabricación disponer de una guía paso a paso de los procesos de trabajo basada en una lista de cableado y un modelo 3D. Esto es exactamente lo que ofrece EPLAN Smart Wiring, el software basado en navegador. Los técnicos ni siquiera tienen que saber leer esquemas.
