Ingeniería de fluidos
Ingeniería profesional desde la ingeniería neumática a la ingeniería de lubricación
Es importante adoptar un enfoque interdisciplinario en este terreno e incluir diseños electrotécnicos en la documentación. EPLAN cuenta con la solución adecuada para toda esta diversidad de campos de ingeniería, combinados en un entorno de software integrado.
Una descripción general de las cuatro subdisciplinas de la ingeniería de fluidos
Existen cuatro áreas distintas dentro de la ingeniería de fluidos: neumática, hidráulica, refrigeración y lubricación.
Neumática
La neumática es el uso de aire comprimido para realizar un trabajo con energía acumulada que actúe sobre un cuerpo. Los sistemas de aire comprimido generalmente se componen de cuatro subsistemas: generación de aire comprimido, preparación de aire comprimido, distribución de aire comprimido y, finalmente, la aplicación real.
Hidráulica
En hidráulica, el aceite se utiliza para transmitir potencia, energía o impulso a las máquinas en funcionamiento.
Refrigeración
La refrigeración puede entenderse como el proceso de eliminación de energía térmica. Si se produce una extracción de calor de sólidos o líquidos, esta se produce de acuerdo con el principio físico de transferencia de calor.
Lubricación
La lubricación puede evitar la fricción y el desgaste, por ejemplo, entre dos partes dentro de una máquina. Para ello se necesita un lubricante o método de lubricación adecuado.
Una descripción general de las funciones y desafíos de la ingeniería de fluidos
A diario, en tu trabajo tienes que hacer frente a numerosas tareas y desafíos relacionados con la ingeniería de fluidos. EPLAN te ayuda a encontrar una solución para estos desafíos y a sacar el máximo provecho de tus flujos de trabajo.

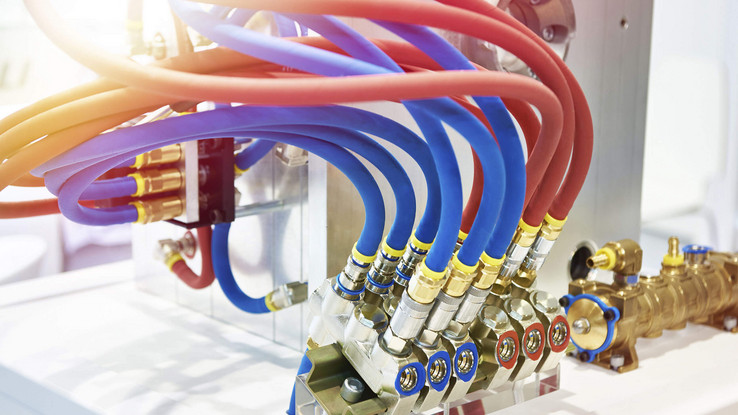

Tareas de ingeniería de fluidos
Diseñar los diversos sistemas para una máquina o sistema de planta es una de las tareas más importantes dentro de la ingeniería de fluidos: por ejemplo, diseñar el suministro de aire comprimido de los sistemas neumáticos y el suministro de aceite de los sistemas hidráulicos, sin mencionar el diseño de los actuadores de ambas variantes. También tendrás que diseñar los sistemas de control de la planta y documentar tanto los sistemas de fluidos como los sistemas eléctricos. Mediante la creación de esquemas, conseguirás mapear las conexiones entre los diversos componentes de las cuatro áreas de ingeniería de fluidos.

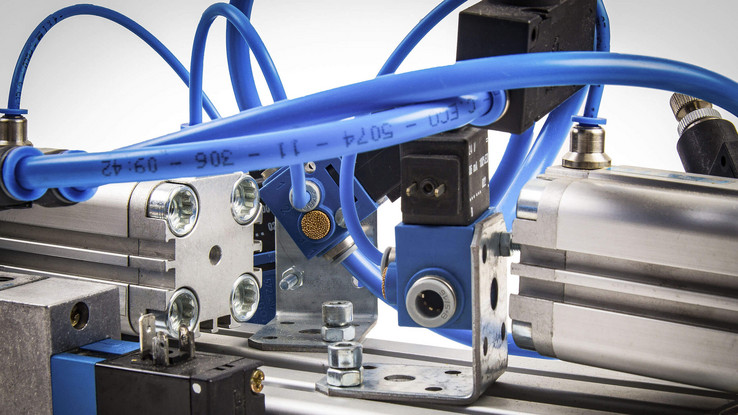

Desafíos de la ingeniería de fluidos
La ingeniería de fluidos también se enfrenta a una gran cantidad de desafíos. Por ejemplo, resulta necesario concebir, diseñar y numerar miles y miles de componentes. Estos a su vez deben conectarse entre sí a través de tubos o tuberías, a la vez que el diámetro y la longitud de estos componentes deben determinarse y cada uno debe contar con un número de identificación.Los esquemas deben quedar registrados en documentos que tienen cientos de páginas. Además, el sistema completo de planta debe cumplir con las especificaciones planificadas y ser desmontable. Además, a menudo varios empleados trabajan en un proyecto al mismo tiempo y los datos de ingeniería de fluidos deben estar disponibles para su uso en otros departamentos.
Integra tus procesos de ingeniería para diseños técnicos de fluidos conforme a la reglamentación
Hay varios códigos y estándares que deben cumplirse en la ingeniería de fluidos. Un efecto secundario positivo es que también crea las bases para una base de datos uniforme y estandarizada para tu documentación. Algunos estándares importantes para crear esquemas de fluidos incluyen ISO 1219, IEC 81346 e IEC 61355. La identificación de dispositivos está regulada por IEC 81346, lo que te ayudará en la estructuración del producto y en la ingeniería interdisciplinaria.IEC 61355 regula el tipo de documentación necesaria, lo que supone una guía útil para organizar múltiples páginas de documentación de manera integrada. Los diseños que cumplen con los códigos se amortizan rápidamente gracias a la mayor eficiencia de tus procesos de ingeniería.
Integra tus procesos de ingeniería para diseños técnicos de fluidos conforme a la reglamentación
Hay varios códigos y estándares que deben cumplirse en la ingeniería de fluidos. Un efecto secundario positivo es que también crea las bases para una base de datos uniforme y estandarizada para tu documentación. Algunos estándares importantes para crear esquemas de fluidos incluyen ISO 1219, IEC 81346 e IEC 61355. La identificación de dispositivos está regulada por IEC 81346, lo que te ayudará en la estructuración del producto y en la ingeniería interdisciplinaria.IEC 61355 regula el tipo de documentación necesaria, lo que supone una guía útil para organizar múltiples páginas de documentación de manera integrada. Los diseños que cumplen con los códigos se amortizan rápidamente gracias a la mayor eficiencia de tus procesos de ingeniería.
Todas las soluciones para tus procesos de ingeniería de fluidos en una misma fuente
Los diseños profesionales de ingeniería de fluidos deben cumplir con una gran cantidad de requisitos: simbología, circuitos, canalizaciones y tuberías, que deben resultar fáciles de encontrar y utilizar. La numeración de los diversos componentes debe realizarse de manera automática, mientras que al mismo tiempo las piezas deben coincidir con la lista de materiales resultante. De esta manera se simplifica el proceso de puesta en marcha y fabricación que viene después. La creación de esquemas también debe poder automatizarse, al igual que navegar a través de los diseños debe resultar sencillo mediante el uso de referencias cruzadas. Aprovecha las soluciones integradas de EPLAN para crear de forma eficiente diseños técnicos de fluidos.

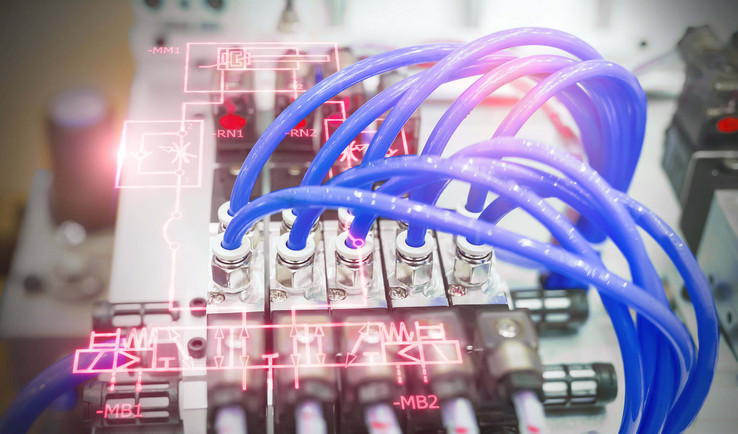

Crear esquemas técnicos de fluidos
EPLAN Fluid es la herramienta de ingeniería adecuada, especialmente para la ingeniería y la documentación automática de circuitos en sistemas técnicos de fluidos para neumática, hidráulica, refrigeración y lubricación. Te permite solventar todos tus desafíos de ingeniería, diseñar esquemas de fluidos que cumplan con la reglamentación y hacer que tus datos estén disponibles para los departamentos involucrados en fases posteriores con participación interdisciplinaria en el proyecto.
Datos de dispositivo para ingeniería de fluidos
Los datos de dispositivo de alta calidad son esenciales para planificar de manera eficiente los diseños de fluidos. Las preguntas a responder aquí incluyen: ¿qué dispositivos deben conectarse entre sí mediante la tecnología de fluidos? ¿Cuántos puertos tienen los dispositivos? ¿Cuáles son los parámetros técnicos, dimensiones y pesos? ¿Cómo justifico las adquisiciones a partir de los datos necesarios del dispositivo? Al utilizar EPLAN Data Portal, tienes acceso a una gran cantidad de datos de dispositivo y componentes de alta calidad de un grupo de fabricantes en constante crecimiento. En otras palabras, encontrarás todas las respuestas reunidas en una única solución.
Documentación de fabricación y planificación 3D
Para una implementación sin problemas en la fase de producción, la documentación de fabricación debe derivarse de los esquemas de fluidos y crearse automáticamente. De esta forma, la documentación también se puede utilizar de manera óptima en fases posteriores de la cadena de valor. Con EPLAN Pro Panel puedes crear un gemelo digital como base para los procesos integrados de ingeniería de tus armarios de control y sistemas de conmutación. EPLAN y nuestra filial Rittal trabajan en colaboración estrecha para ofrecer su experiencia combinada en sistemas y automatización.

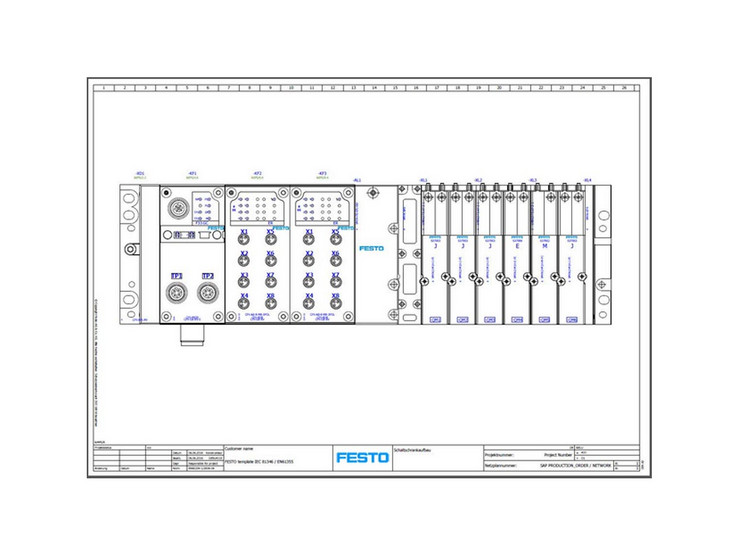

Configuración del terminal de válvula Festo basada en EPLAN Engineering Configurator (EEC)
EPLAN y Festo han trabajado de forma conjunta para desarrollar el servicio web «Smart Engineering», que permite a los clientes de Festo crear un proyecto EPLAN completo mediante una aplicación.
Servicio web «Smart Engineering»
El servicio web «Smart Engineering» permite a los clientes de Festo crear un proyecto EPLAN completo utilizando una aplicación. Esto se traduce en conseguir la configuración individual de productos complejos en solo unos minutos, incluyendo terminales de válvula y sistemas de manejo. EPLAN Engineering Configuration (EEC) junto con EPLAN Fluid y EPLAN Electric P8 sirven como base para todos los procesos de ingeniería.
