Novedades de la Plataforma EPLAN 2024: Mayor facilidad de uso
EPLAN continúa centrándose en optimizar la calidad de la experiencia del usuario en la versión más actual del software. Tras la mejora del rendimiento para el diseño en 2D y 3D en las dos versiones anteriores, la Plataforma EPLAN 2024 promete otro impulso en la facilidad de uso. También habrá nuevas funciones que ampliarán aún más las posibilidades de uso del software. A continuación se ofrece una descripción general de las funciones principales.
Propiedades de bloque: función de cálculo directamente en el esquema
Propiedades de bloque:
Función de cálculo directamente en el esquema
¿Qué son las propiedades de bloque?
Las propiedades de bloque no son nada nuevo en EPLAN. Permiten acceder a información relacionada con objetos conectados en la Plataforma EPLAN, lo que facilita acceder a varias propiedades de diferentes objetos y vincularlas según sea necesario.

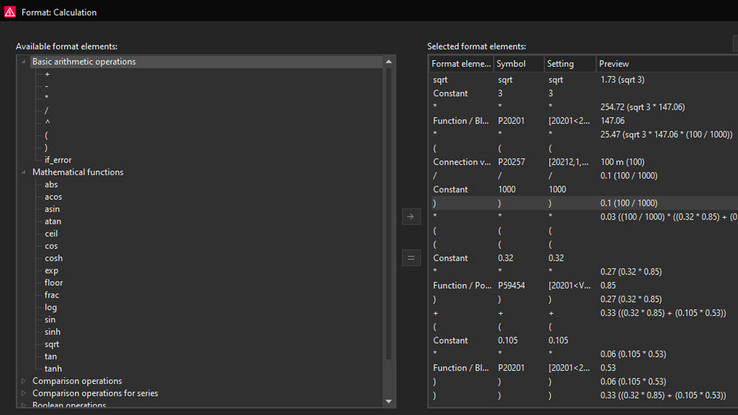

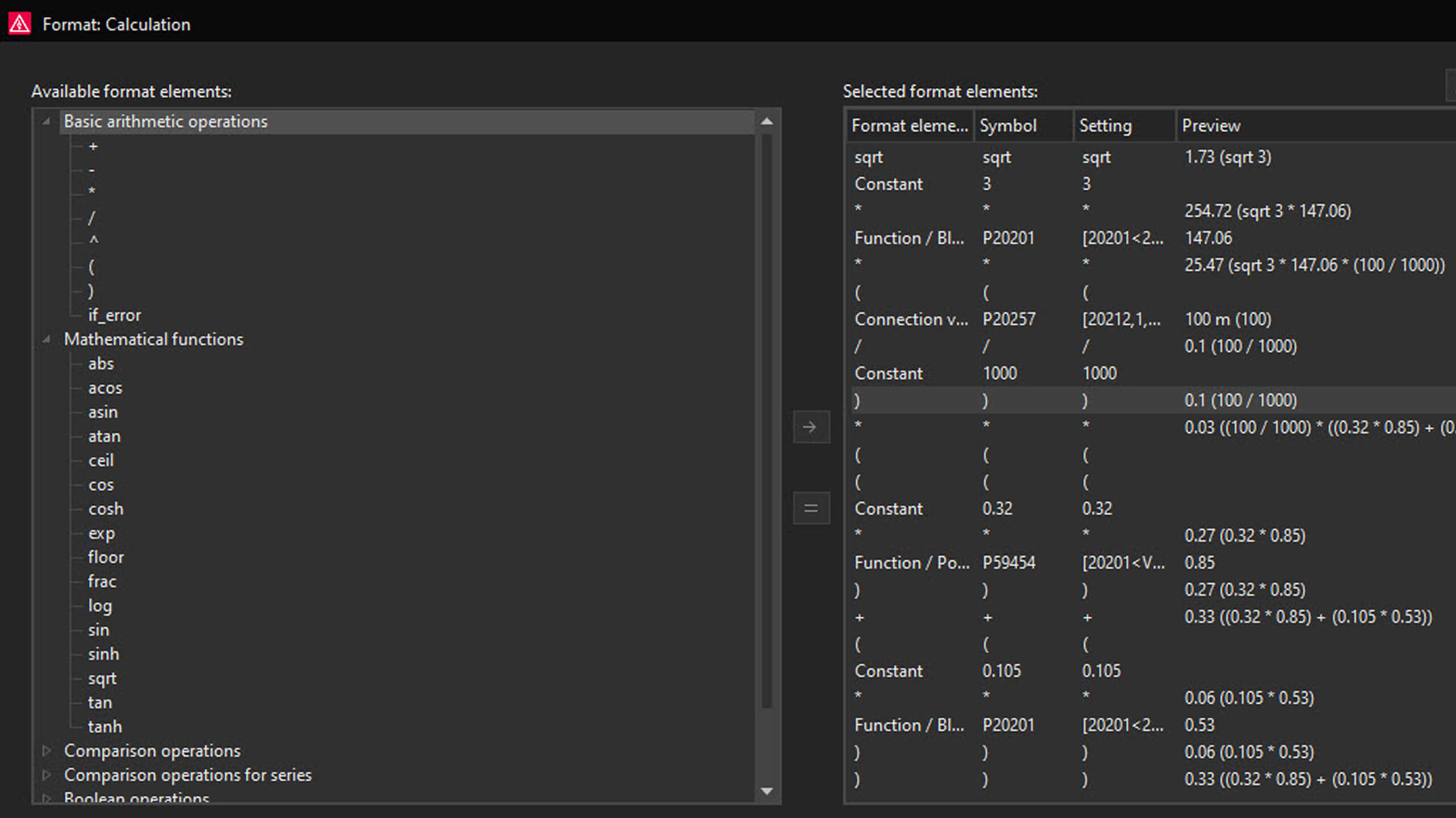

Novedades de la Plataforma EPLAN 2024: funciones de cálculo
La Plataforma EPLAN ha ampliado la funcionalidad de las propiedades de bloque en la versión 2024 con una nueva función de cálculo, que incluye funciones aritméticas y matemáticas básicas, así como operaciones estadísticas y comparativas. Esto permite calcular o comparar entre sí diversas propiedades de objetos en los esquemas, directamente en su software EPLAN. Esta función es de gran ayuda a la hora de tomar importantes decisiones de diseño basadas en comparaciones estadísticas durante la creación de los esquemas.
Ejemplos prácticos para calcular las propiedades de bloque:
- Determinar los dispositivos de protección y el tamaño de los cables en función de las cargas definidas
- Calcular la resistencia total de los cables en función del calibre de los conductores y de la longitud de los cables
- Calcular la caída de tensión en función de la longitud del cable

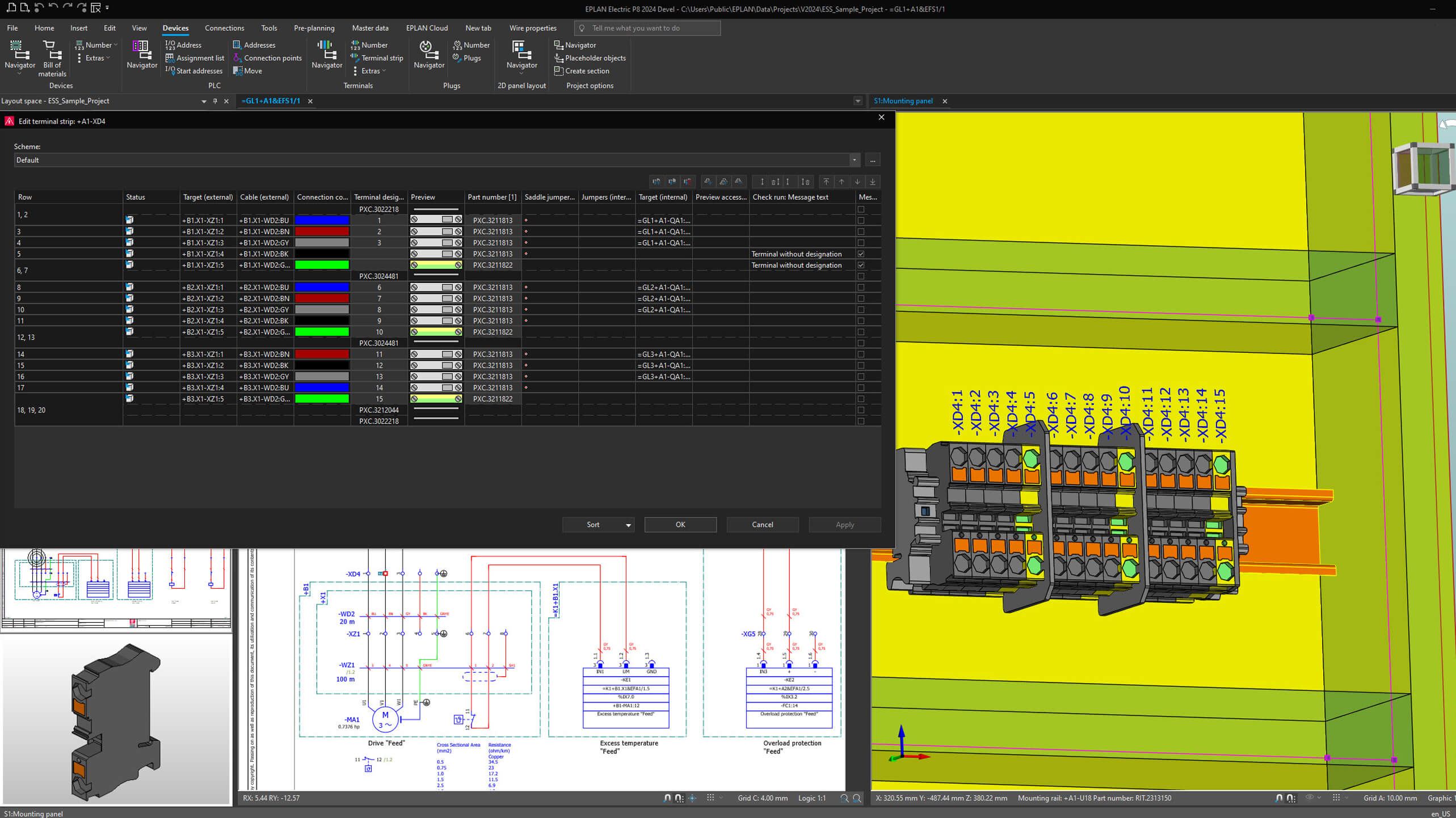

Editor de terminales optimizado:
gestiona fácilmente tus terminales y regletas de bornes
El editor de terminales optimizado facilita aún más la gestión de bornes, regletas de bornes y sus accesorios desde la plataforma EPLAN 2024. Las piezas individuales y los dispositivos pueden seleccionarse o añadirse rápidamente a las regletas de bornes. Además, ahora también se pueden comprobar fácilmente las regletas de bornes y visualizar las conexiones de los bornes directamente en los esquemas.

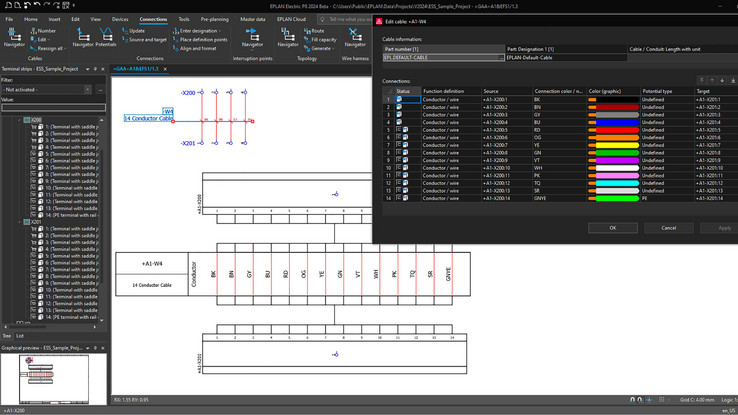

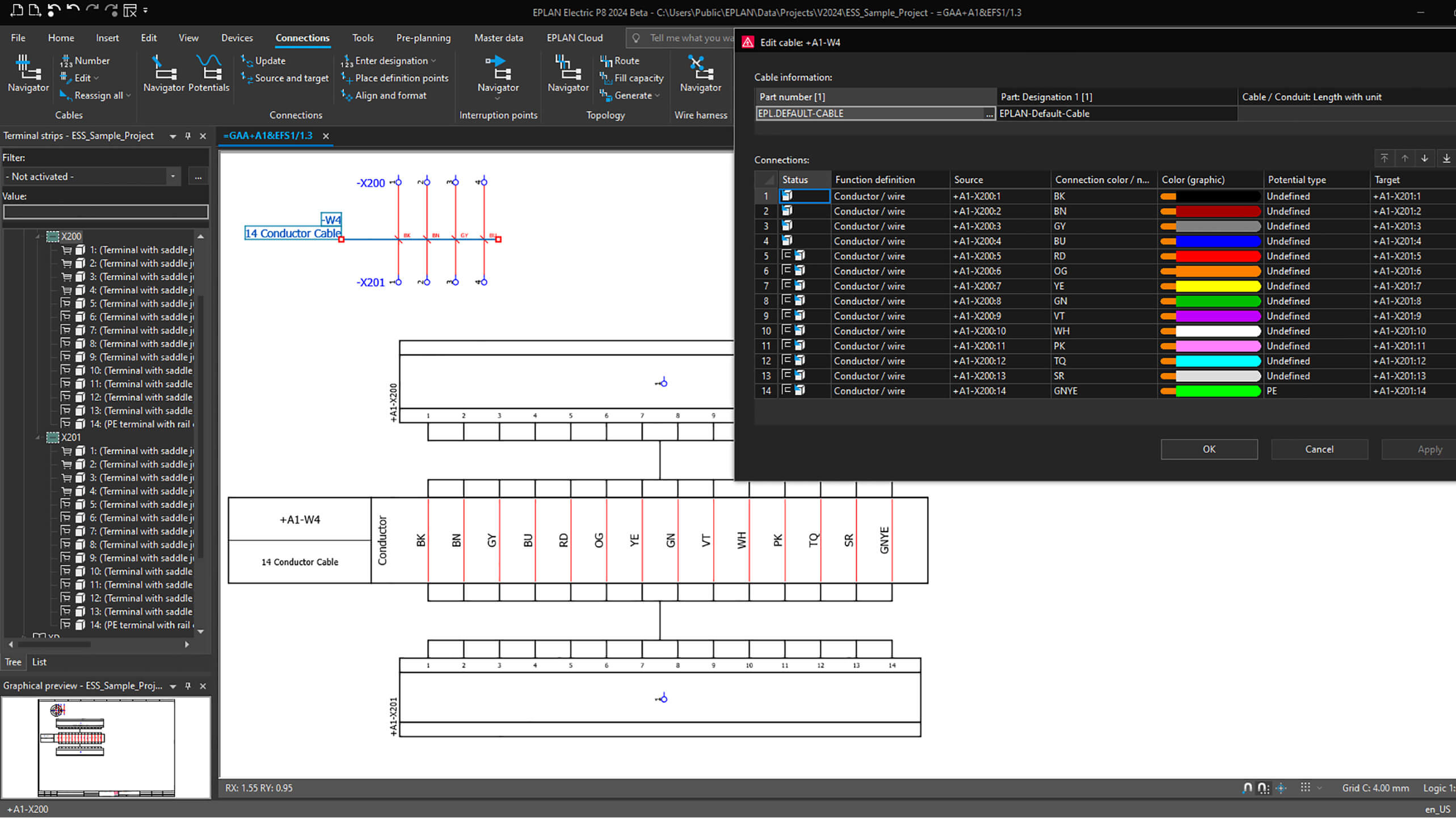

Cableado de máquinas:
Planificación de cables con EPLAN
¿Qué tareas de cableado de máquinas pueden realizar los usuarios de EPLAN?
Para el cableado de las máquinas, se identifican y diseñan todos los requisitos de cableado y se planifica el cableado necesario para conectar las señales de los sensores y actuadores al armario de control asociado.
Novedad en la Plataforma EPLAN 2024: conexión automática de conductores de repuesto, cálculo de la caída de tensión
Ahora se pueden conectar automáticamente todos los conductores de repuesto a los terminales de repuesto, asegurándose de que todos los conductores de los cables de campo están cableados correctamente. Gracias a las nuevas posibilidades de cálculo disponibles, también se pueden determinar las propiedades de bloque, por ejemplo, para controlar la caída de tensión.

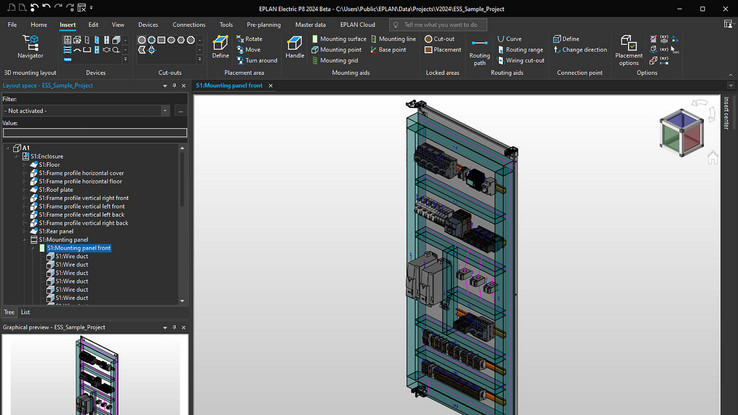

Planificación del armario eléctrico en 3D:
Cubo de navegación, eliminación automática de espacios entre componentes
El nuevo navegador de EPLAN Pro Panel facilita el acceso a las vistas 3D y a las superficies durante el diseño de los armarios de control.
Además, al colocar los componentes en el carril DIN, el software ahora puede eliminar automáticamente los huecos, si se desea.
