EPLAN Harness proD 2.6: Sin preocupaciones hasta la fabricación

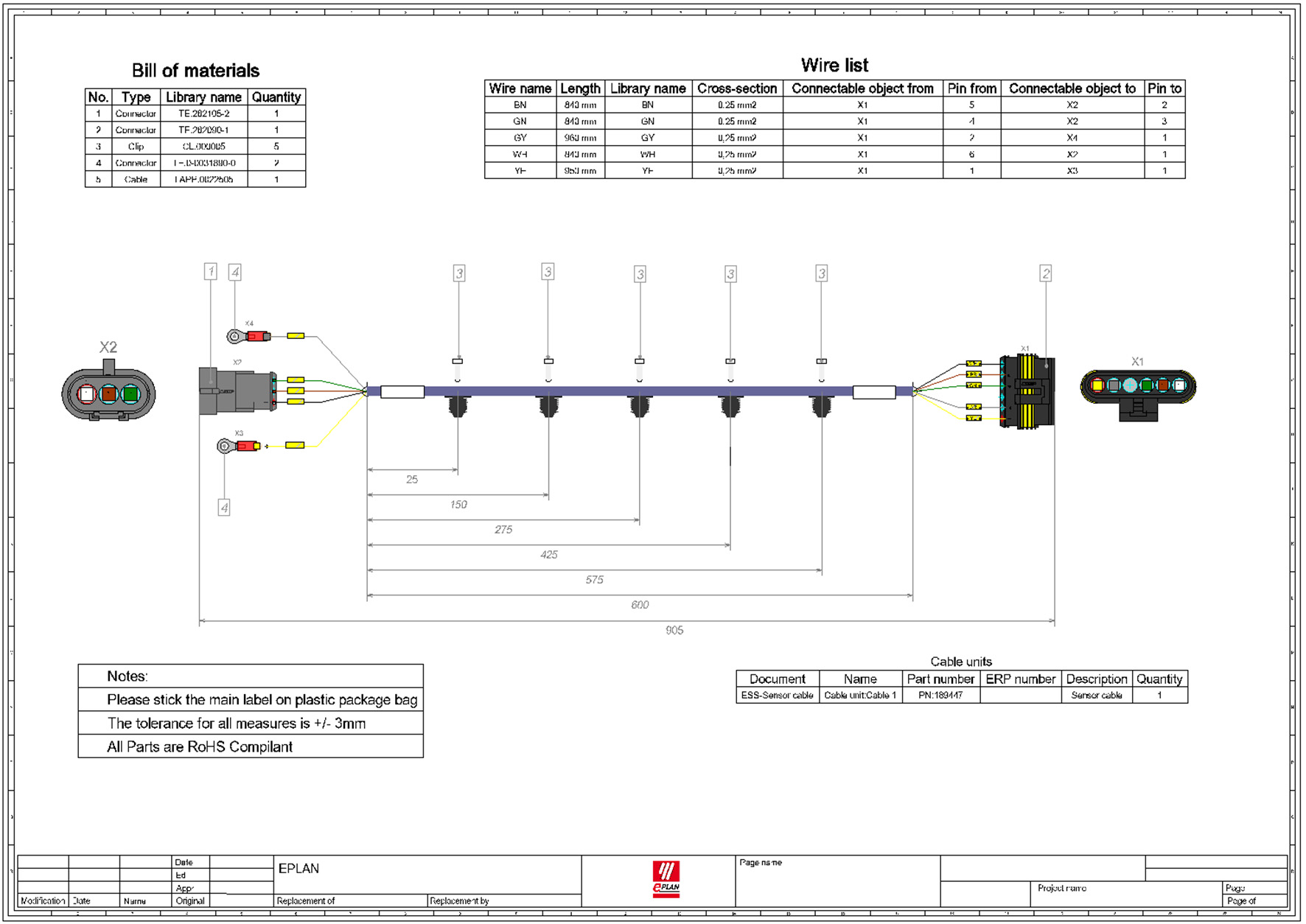

La eficiencia por encima de todo, pero no perdamos la alegría de diseñar: la nueva versión 2.6 de EPLAN Harness proD es un software 3D/2D intuitivo que cubre todos los requerimientos actuales para el cableado y la ingeniería de mazos de cables. Las nuevas funcionalidades incluyen mejoras en las especificaciones de producción: se incluyen dibujos de cables además de la placa de clavos y el dimensionado del cable ahora es automático. Si se desea los cables con longitud predefinida pueden ser ruteados de forma intuitiva. En resumen, la cooperación entre la ingeniería mecánica y eléctrica se traduce en trabajo de equipo. Ya está a disponible la nueva versión 2.6 de EPLAN Harness proD, para la ingeniería de cableado y mazos de cables. Basado en un modelo 3D a partir de los esquemas mecánicos y eléctricos, los harneses y cables se diseñan de forma intuitiva. El siguiente paso es la entrega de los datos a fabricación, y ahí ha habido muchas actualizaciones: integración de los esquemas 2D que son derivados directamente del entorno de diseño 2D/3D y que especifican tanto los puntos de dimensión como los de conexión. Esto permite un dimensionamiento automático, ahorrando tiempo y garantizando los resultados deseados. Ahora es posible definir en la fase de diseño las longitudes de pelado y el recubrimiento del cable, así como representarlos en los esquemas de fabricación. Esto ofrece a los usuarios una visión rápida y exhaustiva de sus proyectos.

Determinación de longitudes

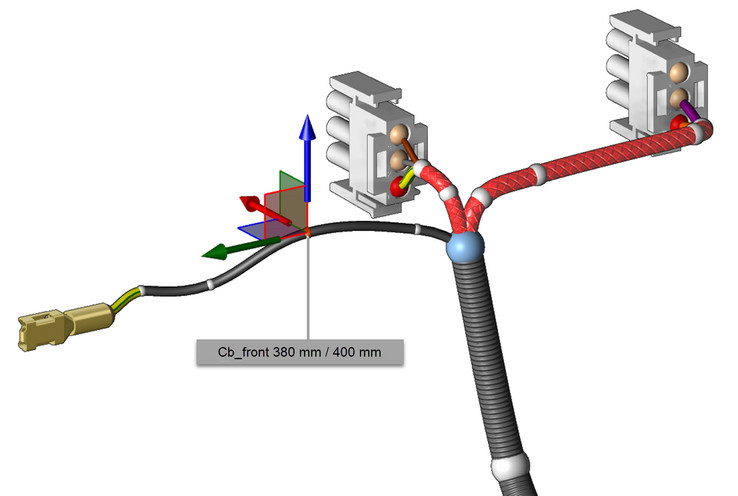

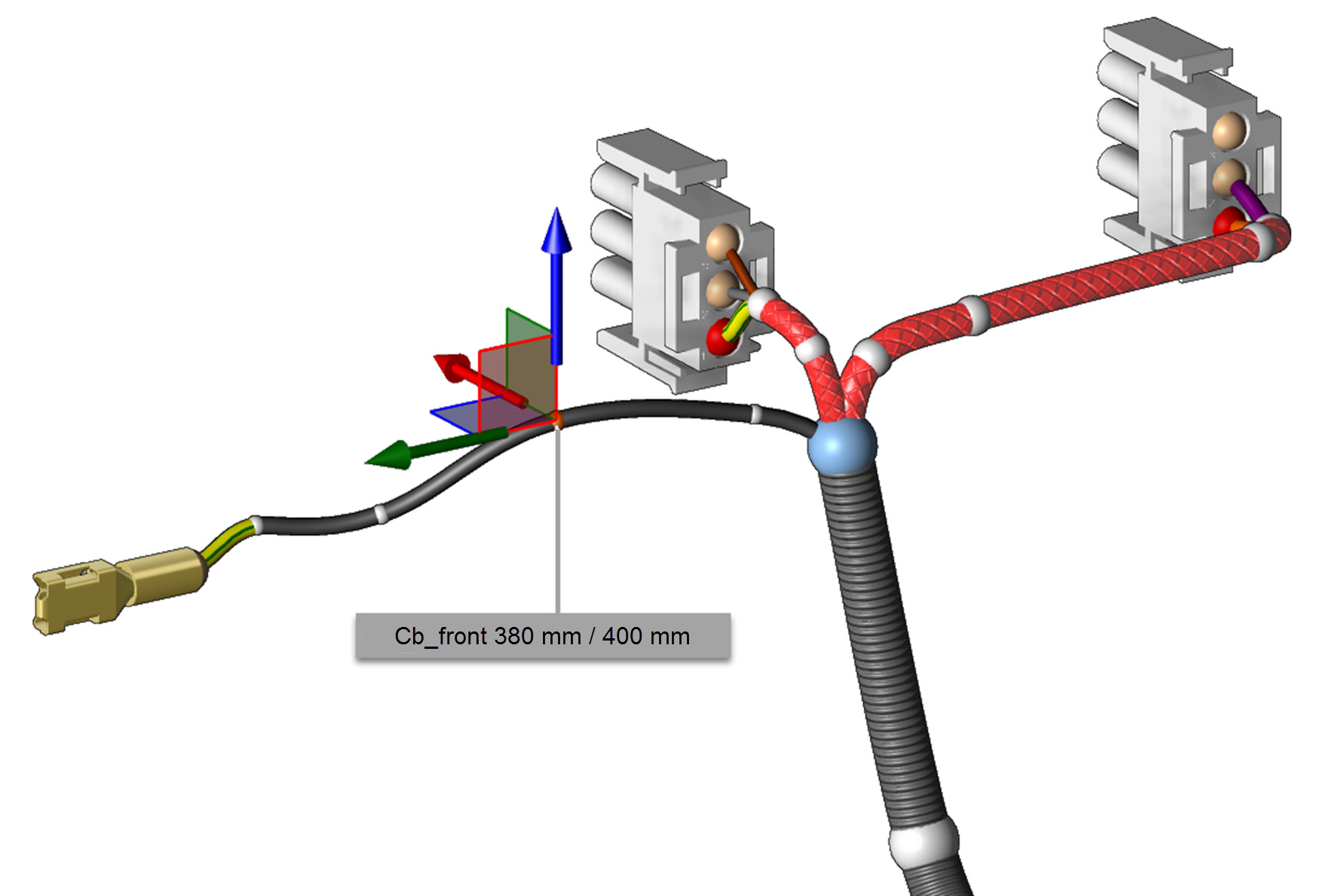

Los softwares de diseño de cableado normalmente ofrecen soluciones apra el cálculo de las longitudes de los cables. En EPLAN Harness proD 2.6, esto es ahora posible hasta en sentido inverso: el usuario puede definir una longitud concreta (como por ejemplo, para cables de antena). Durante el proceso de diseño, la longitud actual y la definida están perfectamente representadas, de modo que el usuario puede identificar rápidamente como puede enrutar los cables de forma óptima. Esto se traduce en una reducción significativa de las variantes, ahorrando en costes de almacenamiento y fabricación. Nuevas funciones para la creación de elementos permite agruparlos así como la asignación de números de componentes a unidades de cables - lo que proporciona una visión más exhaustiva del proyecto.

Óptimamente integrado

La conexión a la Plataforma EPLAN y la apertura de Harness proD a MCAD y ECAD garantiza un flujo de trabajo continuo entre al ingeniería eléctrica y la ingeniería mecánica. Otra novedad es que los proyectos EPLAN pueden ser transferidos directamente al software de diseño de mazos de cables con la versión 2.6. Y no solo eso, sino que la gestión central de componentes de la plataforma EPLAN permite un almacenamiento integrado de los datos, es decir, que los usuarios sólo necesitarán mantener los datos maestros en un sistema. Esto permite procesos de trabajo integrado para la ingeniería de cableado, desde los esquemas hasta la fabricación.

Campos de aplicación individuales

Numerosas mejoras en el sistema permiten hacer el diseño del cableado y los proyectos de mazos de cables más eficientes y permiten acelerar los flujos de trabajo de nuestros clientes. EPLAN Harness proD se utiliza en todas industrias en las que se trabaje con cableado y mazos de cables, como por ejemplo los vehículos especiales, fabricantes de equipamiento, prefabricación de cableado, fabricantes de maquinaria, etc.
