Ingeniería eléctrica
El eje central para ingeniería de EPLAN
El diseño de ingeniería eléctrica es un campo complejo, debido, en gran parte, al hecho de que a menudo varias personas pertenecientes a distintas disciplinas trabajan en el mismo proyecto. Los datos de ingeniería eléctrica también deben encontrarse a disposición de otros departamentos, como los departamentos de procesamiento de pedidos y fabricación. Al mismo tiempo, a la ingeniería eléctrica siempre se le exige que reduzca los plazos, puesto que se ha de entregar a tiempo, y además siempre tiene que ser cuidadosa con los gastos ocasionados. EPLAN te ofrece una solución de software integrado en una misma fuente para una ingeniería eléctrica eficiente de todos los procesos.
Descripción general: funciones y desafíos de la ingeniería eléctrica
Los ingenieros eléctricos se enfrentan cada día a una gran variedad de tareas y desafíos a los que deben dar solución. Las soluciones EPLAN siempre están disponibles para ayudarte en tu trabajo.
Desafíos para la ingeniería eléctrica

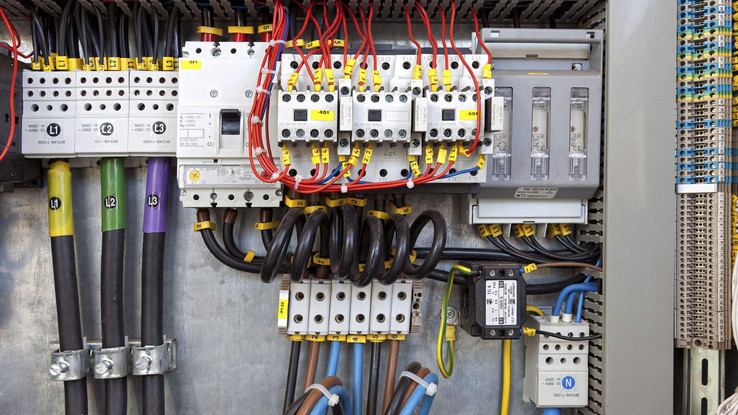

Existen cientos y miles de componentes que necesitan describirse y diseñarse, numerarse y conectarse entre sí con cables y conductores. Cables y conductores, a su vez, deben disponerse en secciones transversales y longitudinales, y se les deben asignar colores y marcadores de identificación. Los documentos que contienen estos esquemas tienen miles de páginas. Para realizar un seguimiento de todo, la navegación dentro de los diagramas debe garantizarse mediante la creación de referencias cruzadas. Se puede utilizar un prototipo digital que sirva como ayuda para la fabricación de los armarios de control. En última instancia, la funcionalidad del sistema debe cumplir con las especificaciones y ser desmontable.
Tareas de ingeniería eléctrica

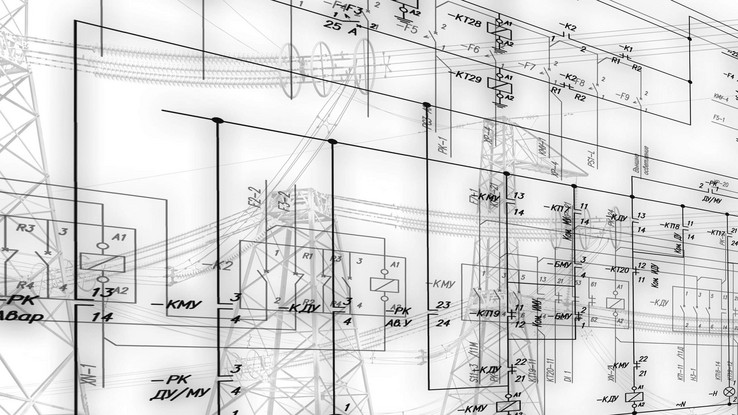

La ingeniería eléctrica comprende una amplia variedad de tareas de ingeniería. Entre estas se incluyen el diseño de fuentes de alimentación para los actuadores, sensores y la tecnología de control, así como el desarrollo de sistemas de control para maquinaria y sistemas de planta. Además, se deben diseñar sistemas de protección en caso de subidas de tensión y sobrecargas y los sistemas deben conectarse a tierra. Otra área importante de actividad es crear una gran variedad de documentación, en especial esquemas donde queden registrados las conexiones de los diversos componentes eléctricos. Otra de las tareas diarias es crear la documentación de fabricación para construir los armarios de control que contienen los componentes. Todo esto en conjunto ayuda a los usuarios, desde la puesta en marcha y el arranque hasta las operaciones de revisión y mantenimiento.
Pon orden en tus procesos de ingeniería
Siempre tiene que existir un orden, incluso en ingeniería. Al utilizar las soluciones de EPLAN, tu trabajo se lleva a cabo conforme a las normas de diseño, estándares y directrices internacionales.
Normas y estándares en ingeniería eléctrica

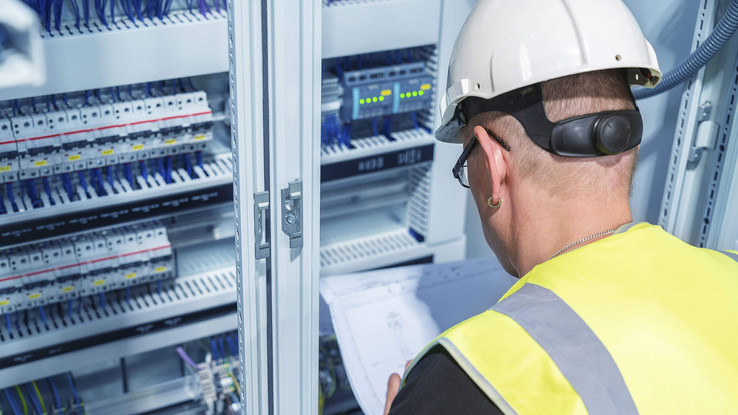

Los procesos de ingeniería eléctrica deben encaminarse a cumplir con varias normas y estándares, que varían en función del lugar final de entrega. Por ejemplo, el estándar IEC 81346 se aplica en todo el mundo para la estructuración y etiquetado de dispositivos. De acuerdo con este estándar, debe ser posible identificar todos los componentes dentro de toda la documentación disponible sobre ingeniería eléctrica. Esta norma permite la estructuración del producto y, por lo tanto, puede aumentar la eficiencia de los procesos de ingeniería. Además, la norma IEC 61355 regula el tipo de documentación. Los estándares adicionales específicos de cada país que se aplican a la documentación de ingeniería eléctrica incluyen el estándar ruso GOST, el chino GB y el estadounidense NFPA.
Datos del dispositivo en ingeniería eléctrica
La integración de los datos del dispositivo en los planes de ingeniería eléctrica implica muchas preguntas: ¿qué conexiones tienen los dispositivos y cómo se conectarán? ¿Qué parámetros técnicos, dimensiones y valores térmicos tienen los componentes y cuánto pesan? ¿Qué códigos son compatibles y cómo recibirá el sistema de pedidos toda la información necesaria? Con EPLAN, las respuestas son sencillas y precisas: con EPLAN Data Portal, tienes acceso a grandes cantidades de datos de dispositivo y componentes de alta calidad de un grupo de fabricantes en constante crecimiento.
AutomationML (lenguaje de marcado de automatización)

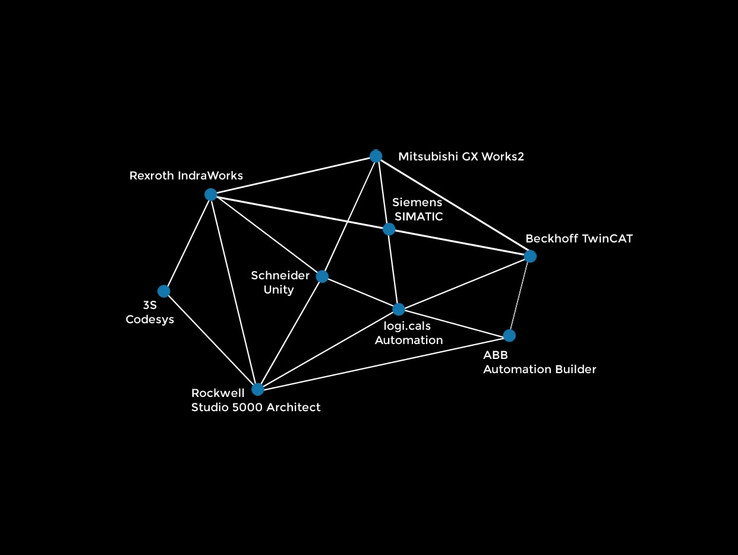

El estándar internacional de datos AutomationML permite la consistencia de datos en una amplia variedad de entornos informáticos. Por ejemplo, permite el intercambio libre de fallos de datos de PLC entre el software ECAD y la programación de PLC. Basado en el formato neutral de datos XML, podrás realizar un intercambio de datos abierto y bidireccional.
EPLAN ofrece soluciones integradas para ingeniería eléctrica
El software de ingeniería para realizar la integración de la planificación y los procesos de ingeniería eléctrica es una de nuestros puntos fuertes principales. ¡Aprovecha las oportunidades que te brindan nuestros muchos años de experiencia y nuestras soluciones de alta calidad!
Crear esquemas
Para crear esquemas de forma integrada y sencilla, los símbolos, circuitos y conexiones deben ser fáciles de encontrar y de usar. Las referencias cruzadas deben poder gestionarse rápidamente, la navegación a través de los esquemas debe ser intuitiva y la numeración de los componentes y las conexiones deben automatizarse. Puedes acceder a todas estas funcionalidades en EPLAN Electric P8.
Ingeniería automatizada
Idealmente, los esquemas deberían poderse crear automáticamente, de forma práctica, con solo hacer clic con el ratón. Esto reduce al mínimo los problemas resultantes de copiar y pegar y aumenta la eficiencia de tus procesos de ingeniería.
Crear profesionalmente documentación de fabricación
La documentación de fabricación debe poder derivarse de los esquemas y generarse automáticamente. Mediante la utilización de EPLAN Pro Panel, serás capaz de crear un gemelo digital como base de todas las fases posteriores a lo largo de tu cadena de valor. Junto con nuestro afiliado Rittal, ofrecemos soluciones integradas para la ingeniería empleada en la construcción de armarios eléctricos y sistemas de conmutación.
Recibir datos de dispositivo de alta calidad
EPLAN Data Portal te ofrece todos los datos necesarios del dispositivo como base para tus procesos de ingeniería.
Utilizar documentación esquemática para la programación de PLC
Con EPLAN, puedes reutilizar sin problemas los datos de tus documentos esquemáticos para la programación de PLC, así como de los sistemas de PLC y BUS.
